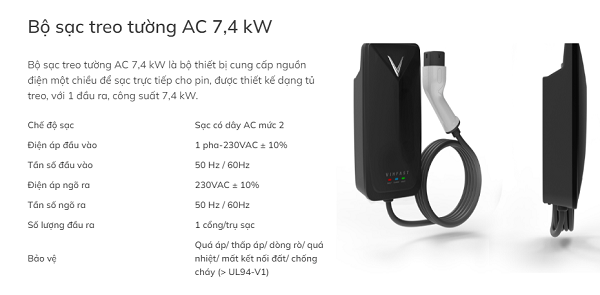

Hướng dẫn lắp đặt sạc treo tường Vinfast AC 7.4kW
Hướng dẫn lắp đặt sạc treo tường Vinfast 7.4kW giúp bạn lắp đặt đúng cách và an toàn để bạn có thể sạc xe ô tô điện một cách hiệu quả và tiện lợi. Cùng EV World tìm hiểu về cách lắp đặt bộ sạc và những bước kiểm tra hoạt động của bộ sạc sau khi lắp đặt xong.
Contents
Chuẩn bị trước khi lắp đặt
Sạc xe ô tô điện Vinfast có cả dòng di động và treo tường. Đây được coi là một giải pháp sạc tại nhà vô cùng phù hợp, tiện lợi dành cho những ai không muốn mang xe ra trạm sạc. Trước khi tiến hành lắp đặt bộ sạc cố định treo tường của hãng Vinfast, thì chúng ta cần chuẩn bị các dụng cụ và đáp ứng những yêu cầu về nguồn điện, cáp dẫn điện và nối đất và điện trở cách điện.
Dụng cụ cần thiết khi lắp đặt bộ sạc
Trước khi lắp đặt bộ sạc treo tường AC 7.4kW của Vinfast chúng ta cần chuẩn bị những dụng cụ bao gồm:
| Số TT | Chủng loại | Tên dụng cụ | Ứng dụng |
|---|---|---|---|
| 1 | Dụng cụ cắt sửa dây điện | Kìm tuốt vỏ dây | Tuốt bỏ phần vỏ cách điện |
| 2 | Dụng cụ cắt sửa dây điện | Kìm bấm đầu cos | Bấm đầu cos |
| 3 | Công cụ lắp đặt | Bộ vít | Tháo lắp vít |
| 4 | Công cụ lắp đặt | Máy khoan tường cầm tay | Khoan tường |
| 5 | Công cụ đo lường | Thước cân bằng | Đo mặt phẳng và độ nghiêng |
| 6 | Công cụ đo lường | Đồng hồ vạn năng | Đo điện áp |
| 7 | Công cụ đo lường | Đồng hồ đo điện trở | Đo điện trở |
| 8 | Công cụ đo lường | Đồng hồ đo tiếp địa đa dụng | Đo điện trở tiếp địa hình T |
| 9 | Công cụ đo lường | Bút thử điện | Thử điện áp AC |
| 10 | Thiết bị hỗ trợ | Thảm cách điện | Dùng để đặt các bộ phận lúc tháo lắp |
| 11 | Bảo vệ | Găng tay bảo vệ cách điện | Bảo vệ an toàn điện |
| 12 | Bảo vệ | Giày kỹ thuật điện đế cao su | Bảo vệ an toàn điện |
Yêu cầu cáp dẫn điện
Để đảm bảo hiệu suất hoạt động tối ưu của hệ thống sạc, việc sử dụng cáp dẫn điện phải tuân theo các yêu cầu cụ thể theo tiêu chuẩn TCVN 5935-1/IEC 60502-1. Các thông số quan trọng của cáp cần được lựa chọn đúng để đáp ứng đầy đủ yêu cầu kỹ thuật. Dưới đây là một số yêu cầu cáp dẫn điện cụ thể:
Dây L/N cho cáp nổi:
- Điện áp: 0,6/1kV
- Chất liệu dẫn: Đồng (Cu)
- Cách điện: XLPE (Polyethylene giữa các lõi)
- Vỏ bọc: PVC (Polyvinyl chloride)
- Quy cách: 2 lõi * 6mm2
Dây L/N cho cáp dẫn điện dưới đất hoặc tương đương:
- Điện áp: 0,6/1kV
- Chất liệu dẫn: Đồng (Cu)
- Cách điện: XLPE (Polyethylene giữa các lõi)
- Vỏ bọc: PVC (Polyvinyl chloride)
- Chống nước: DSTA (Dây thép tải trọng giữa cách điện và vỏ bọc)
- Bảo vệ ngoại vi: PVC (Polyvinyl chloride)
Dây tiếp địa PE:
- Chất liệu dẫn: Đồng (Cu)
- Cách điện: PVC (Polyvinyl chloride)
- Quy cách: 1 lõi * 6mm2
Yêu cầu về nguồn điện
Yêu cầu về nguồn điện đầu vào đóng vai trò quan trọng trong việc đảm bảo hoạt động ổn định và an toàn của hệ thống. Theo các thông số kỹ thuật chi tiết, nguồn điện đầu vào cần đáp ứng các yêu cầu sau đây:
Điện áp đầu vào: 230V
- Hệ thống yêu cầu nguồn điện với điện áp đầu vào là 230V, đảm bảo năng suất và hiệu suất của các thiết bị sử dụng.
Dòng đầu vào: 40A
- Nguồn điện đầu vào phải có khả năng chịu được dòng điện lớn lên đến 40A, giúp đảm bảo các thiết bị trong hệ thống hoạt động một cách ổn định và an toàn.
Thiết bị bảo vệ:
- MCB 40A: Mạch cắt ngắn mạch (MCB) với dòng chịu tải 40A được sử dụng để bảo vệ hệ thống khỏi những sự cố ngắn mạch.
- RCD type A 30mA: Thiết bị cách điện dòng chảy còn được gọi là RCD (Residual Current Device) loại A với dòng chảy cực nhỏ 30mA, được tích hợp để phát hiện và ngắt kết nối khi có dòng chảy dư.
- Hoặc RCBO 30mA: Một lựa chọn thay thế có thể là RCBO (Residual Current Breaker with Overcurrent Protection) với chức năng ngắt kết nối khi có dòng chảy dư và bảo vệ quá dòng.
Yêu cầu nối đất và điện trở cách điện
Để đảm bảo an toàn và hiệu suất của hệ thống điện, quá trình kiểm tra nối đất và điện trở cách điện là quan trọng. Dưới đây là những yêu cầu cụ thể:
Kiểm tra nối đất:
- Sử dụng máy đo tiếp địa (Earth Tester) để kiểm tra hệ thống nối đất của tòa nhà, căn hộ, hoặc nhà ở.
- Yêu cầu tiếp địa không vượt quá 8 ohm để đảm bảo hiệu suất đất an toàn và đủ khả năng dẫn trải qua dòng ngắn mạch.
Kiểm tra điện trở cách điện:
- Tiến hành kiểm tra điện trở cách điện đầu vào lúc aptomat ngắt bằng máy đo, tuân thủ theo tiêu chuẩn IEC 61851-1:2017.
- Điện trở cách điện giữa L và N phải lớn hơn 1 Megaohm (1MΩ), đảm bảo ngăn chặn dòng điện chạy ngắn mạch giữa dây dẫn và trung tâm cách điện.
- Điện trở cách điện giữa L và PE cũng cần đạt giá trị lớn hơn 1 Megaohm (1MΩ), đảm bảo sự an toàn của hệ thống và tránh nguy cơ rò rỉ điện.
Hướng dẫn lắp đặt sạc treo tường Vinfast 7.4kW
Bộ sạc treo tường của Vinfast 7.4 là một sản phẩm được nhiều người lựa chọn sử dụng và lắp đặt tại nhà. Việc lắp đặt bộ sạc này không quá khó nhưng cũng không hề đơn giản. Để có thể tiết kiệm được chi phí thuê thợ lắp đặt. Các bạn xem ngay hướng dẫn dưới đây:
Các linh kiện đi kèm
| Số thứ tự | Linh kiện | Số lượng |
|---|---|---|
| 1 | Bộ sạc treo tường, súng sạc | 1 |
| 2 | Áo vít nở D8 | 4 |
| 3 | Vít nở M5 x L50 | 4 |
| 4 | Vít lõm đầu chảo M3 x L8 | 2 |
| 5 | Tấm giữ treo tường | 1 |
| 6 | Đầu cốt bấm dây điện | 7 |
| 7 | Hướng dẫn lắp đặt | 1 |
| 8 | Hướng dẫn sử dụng | 1 |
Các bước lắp đặt bộ sạc treo tường
Bước 1: Kiểm tra hệ thống điện và đi dây dẫn điện:
- Trước hết, hãy kiểm tra hệ thống điện để đảm bảo rằng nó đủ mạnh để hỗ trợ sạc treo tường Vinfast AC 7.4kW. Sau đó, đi dây dẫn điện từ nguồn điện tới vị trí lắp đặt.
Bước 2: Lắp tấm giữ treo tường:
- Sử dụng máy khoan, khoan 4 lỗ tương ứng trên tường như hình minh họa.
- Sử dụng áo vít nở và vít nở để cố định tấm giữ treo vào tường.
- Có hai cách để đi dây:
+ Âm tường từ phía sau bộ sạc: Luồn dây dẫn điện qua lỗ trên tấm giữ treo.
+ Từ phía dưới bộ sạc: Không cần luồn dây, bạn có thể đi dây trực tiếp từ phía dưới bộ sạc.
Bước 3: Bấm đầu cốt 3 dây dẫn điện:
- Sử dụng đầu cốt được cung cấp, bấm 3 dây L, N, PE vào đầu cốt.
- Hãy chắc chắn rằng đầu cốt bấm chặt, và bạn có thể sử dụng bọc dây nhựa hoặc băng keo cách điện để đảm bảo cách điện an toàn giữa các dây dẫn.

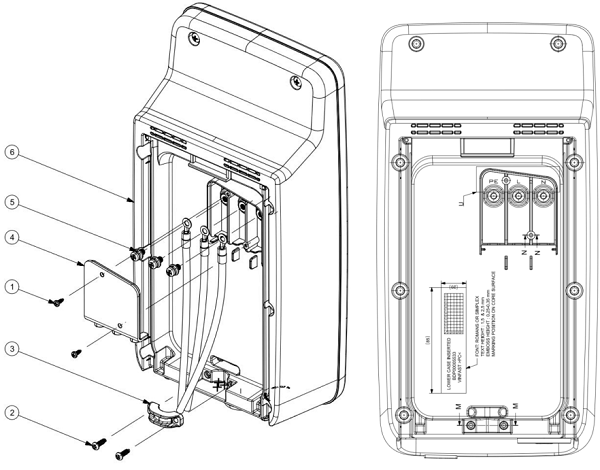

Bước 4: Lắp dây dẫn vào bộ sạc:
- Bắt đầu bằng việc lắp dây dẫn điện vào bộ sạc theo thứ tự PE (đất), L (nguồn), N (trung tính). Thứ tự này thường được chỉ thị trên cầu đấu của bộ sạc. Sử dụng vít M5xL10 và siết chặt với lực là 1.75±0.25 Nm.
- Lắp nắp bảo vệ cầu đấu (số 4) bằng vít M3xL8, và siết chặt với lực là 0.9-1 Nm.
- Nếu dây dẫn điện đi từ dưới lên, lắp kẹp dây dẫn điện (số 3) bằng vít M4xL16, và siết chặt với lực là 0.9 ÷1 Nm.
Bước 5: Lắp bộ sạc vào tường:
- Đặt bộ sạc vào tấm giữ treo tường.
- Sử dụng 2 vít (số 3) để cố định bộ sạc vào tường.
Bước 6: Treo súng sạc:
- Quấn dây sạc quanh súng sạc và đặt nó vào nơi thích hợp trên bộ sạc.
Cách kiểm tra sau khi lắp đặt
Sau khi quá trình lắp đặt đã hoàn tất, thì việc kiểm tra lại là điều cực kỳ cần thiết. Điều này đảm bảo quá trình lắp đặt thành công và tránh được những sử cố khi sử dụng sau này. Các bước kiểm tra sau lắp đặt các bạn cần làm thật cẩn thận.
Kiểm tra thiết bị và lắp đặt
Trước khi bắt đầu quá trình sử dụng bộ sạc, quan trọng nhất là kiểm tra thiết bị và thực hiện quá trình lắp đặt theo các bước sau:
Kiểm tra bộ sạc:
- Đảm bảo rằng bộ sạc không bị hư hại hay va đập trong quá trình vận chuyển.
- Kiểm tra tất cả các linh kiện và phụ kiện để đảm bảo không có vật phẩm nào thiếu sót.
Lắp đặt:
- Đặt bộ sạc vào vị trí cố định một cách chắc chắn và an toàn.
- Kiểm tra hướng lắp đặt, đảm bảo rằng bộ sạc được đặt ở hướng phù hợp với yêu cầu lắp đặt của nhà sản xuất.
Hướng lắp đặt:
- Kiểm tra xem hướng lắp đặt của bộ sạc có đáp ứng các yêu cầu và quy định của nhà sản xuất không.
- Hãy chắc chắn rằng bộ sạc được lắp đặt ở vị trí phù hợp để đảm bảo an toàn và hiệu suất cao nhất.
Phụ kiện và linh kiện:
- Kiểm tra xem không có phụ kiện hoặc linh kiện nào thiếu sót trong quá trình lắp đặt.
- Đảm bảo rằng tất cả các linh kiện và phụ kiện cần thiết đều có mặt và được kết hợp đúng cách.
Kiểm tra cáp điện
Quá trình kiểm tra cáp điện là một bước quan trọng để đảm bảo hệ thống điện hoạt động an toàn và hiệu quả. Dưới đây là những bước kiểm tra cần thực hiện:
Kiểm tra vật cản Fiziscal:
- Đầu tiên, kiểm tra bề ngoài của cáp dẫn điện. Hãy đảm bảo rằng cáp không bị trầy xước, hư hỏng hoặc có bất kỳ bong tróc lớp cách điện nào.
- Kiểm tra từng mét của cáp để phát hiện và loại bỏ những vết thương tổn nếu có.
Kiểm tra kết nối:
- Đối với phần dây dẫn kết nối vào cầu đấu, hãy đảm bảo chúng được kết nối chắc chắn mà không bị gập hoặc lỏng lẻo.
- Kiểm tra từng điểm nối để đảm bảo rằng không có hiện tượng mòn hoặc oxi hóa ảnh hưởng đến hiệu suất kết nối.
Kiểm tra kết nối chính xác:
- Xác định vị trí chính xác của các dây L, N, PE và đảm bảo chúng được kết nối đúng theo quy định.
- Kiểm tra dấu hiệu hoặc nhãn để đảm bảo việc kết nối đúng vị trí.
Kiểm tra đầu ra của súng sạc
Quá trình kiểm tra đầu ra của súng sạc đóng vai trò quan trọng trong đảm bảo an toàn và hiệu suất của hệ thống sạc điện. Dưới đây là những bước cần thực hiện khi kiểm tra điện trở cách điện bằng máy đo, tuân theo tiêu chuẩn IEC 61851-1:2017:
Kiểm tra điện trở cách điện giữa L và PE:
- Sử dụng máy đo tiếp địa để kiểm tra điện trở cách điện giữa dây dẫn L và điểm tiếp địa (PE).
- Đảm bảo rằng giá trị điện trở đo được là lớn hơn 1MΩ, đồng nghĩa với việc hệ thống đáp ứng yêu cầu an toàn.
Kiểm tra điện trở cách điện giữa N và CP:
- Tiếp theo, kiểm tra điện trở cách điện giữa dây dẫn N và đối với cấu trúc chống chịu (CP).
- Đảm bảo rằng giá trị đo được vượt quá mức 1MΩ, đồng nghĩa với sự an toàn trong sử dụng.
Kiểm tra điện trở cách điện giữa L và CP:
- Cuối cùng, kiểm tra điện trở cách điện giữa dây dẫn L và đối với cấu trúc chống chịu (CP).
- Đảm bảo rằng giá trị đo được là lớn hơn 1MΩ, chứng tỏ hệ thống đang hoạt động đúng cách và an toàn.
Kết luận
Với nhiều ưu điểm nổi trội về tốc độ sạc và độ an toàn của bộ sạc treo tường Vinfast là một lựa chọn hoàn hảo cho giải pháp sạc xe tại nhà của bạn. Hy vọng với hướng dẫn lắp đặt sạc treo tường Vinfast ở trên, bạn sẽ hoàn thành được công việc một cách dễ dàng. Và đảm bảo bộ sạc 7.4kW hoạt động hiệu quả và tối ưu nhất. Chúc các bạn thành công!
